Konstrukce

Konstrukce pro odvětrané fasády

Fasádní konstrukce pro větrané fasády jsou vyvinuty tak, aby zajistily bezpečnou montáž obkladových materiálů na nosnou konstrukci budovy.

Základním principem je zabezpečení vzduchové mezery 20 až 80 mm mezi fasádním materiálem a tepelnou izolací pro optimální ventilační efekt. Důležitý je také volný pohyb každého prvku v souladu s vlastním koeficientem tepelné roztažnosti a přenesení dynamického zatížení. Hlavní prvky systému fasádní konstrukce pro odvětrané fasády jsou navrženy na základě předběžné simulace maximálního zatížení a průhybu. Optimální návrh tak zaručí dosažení vysoké stability konstrukce. V této oblasti je nutno hledat spoustu originálních řešení, proto nás neváhejte kontaktovat. Protože spolupracujeme s celou řadou výrobců a dodavatelů, dokážeme najít ideální řešení pro každou stavbu.

Hliníková-ocelová konstrukce

Na našem trhu je nejvíce používaná konstrukce ze slitiny hliníku, v kombinaci L a T profilů. Tento systém je použitý na 95% našich realizací. Pro velké odsazení fasády od obvodového zdiva se používají speciální kotvy. Díky nim může být odsazení fasády téměř jeden metr.

Hliníková-ocelová konstrukce

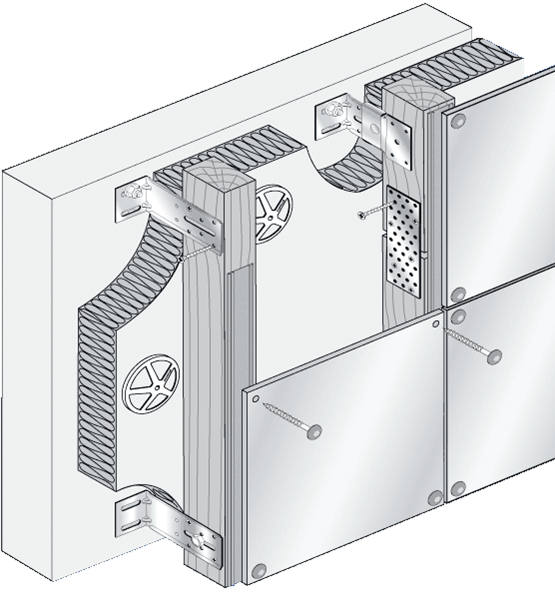

Kombinovaná konstrukce

Používá se především pro menší stavby. Skládá se z ocelových kotev a dřevěných profilů. Ideální jsou pro toto použití KVH hranoly.

Kombinovaná konstrukce


Celodřevěná konstrukce

Většinou používá pro malé části staveb nebo pro dřevostavby. Zde je při navrhování nutné dodržet odvětrávanou mezeru, která musí být minimálně 20 mm u nízkých staveb.

Uchycení fasádních desek

Viditelné mechanické uchycení

K tomuto účelu se používají nýty a šrouby. Toto originální příslušenství dodáváme barvené v povrchových úpravách fasádních obkladů Swisspearl.

Lepení

Jde o neviditelné uchycení obkladů pomocí komplexního lepícího systému. U většiny obkladů je možné zdarma připravit rubovou stranu obkladů pro tento způsob uchycení. Povrch se již nemusí brousit a je připravený pro montáž. Možnosti lepení však jsou omezeny počasím. Pro lepení je důležitá teplota a rosný bod.

Mechanické neviditelné uchycení

Jedná se o mechanický spoj, který není při montáži omezen vlivem počasí. Do rubové strany obkladu se vyvrtá otvor, do kterého se osadí mechanický úchyt.

Fasádní doplňky

Nedílnou součástí fasád jsou detaily, které zajišťují správnou funkci ventilované fasády. Tady patří spodní a horní ukončení fasády, parapety, okapový systém, oplechování, větrací mřížky, spárové profily a spousta dalších drobností. Tyto části společně vytváří dokonale fungující celek – odvětrávanou fasádu.
